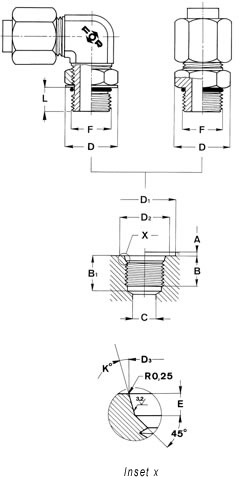

SEDI ISO 6149

PER FILETTATURA METRICA CILINDRICA

  • La tenuta è realizzata mediante O-ring;
  • Il diametro D3 deve essere concentrico al filetto. Errore massimo ammesso 0,13 mm;
  • La superficie lamata deve essere perpendicolare al foro filettato;
  • Le dimensioni di A e D1 non sono da eseguirsi, qualora la sede si trovi su di una superficie che soddisfi a tali condizioni.
METRICO-METRIC
F
dimensioni
dimensions		 10x1 12x1,5 14x1,5 16x1,5 18x1,5 20x1,5 22x1,5 27x2 33x2 42x2 48x2
øest nom. od nom. 10 12 14 16 18 20 22 27 33 42 48
øint min. id min. 8,9 10,3 12,3 14,3 16,3 18,3 20,3 24,8 30,8 39,8 45,8
A max. 1 1,5 1,5 1,5 2 2 2 2 2,5 2,5 2,5
B min. 10 11,5 11,5 13 14,5 14,5 15,5 19 19 19,5 22
B1 min. 11,5 14 14 15,5 17 17 18 22 22 22,5 25
C min. 4,5 6 7,5 9 11 12 14 16 23 30 36
D 14,5 17,5 19,5 22,5 24,5 27,5 27,5 32,5 41,5 50,5 55,5
D1 min. 16 19 21 24 26 27 29 34 43 52 57
D2 min. 14,5 17,5 19,5 22,5 24,5 25,5 27,5 32,5 41,5 50,5 55,5
D3 +0,1 -0 11,1 13,8 15,8 17,8 19,8 21,8 23,8 29,4 35,4 44,4 50,4
E +0,4 -0 1,6 2,4 2,4 2,4 2,4 2,4 2,4 3,1 3,1 3,1 3,1
K +1° -1° 12° 15° 15° 15° 15° 15° 15° 15° 15° 15° 15°
L rif. 9 10,5 10,5 12 13,5 13,5 14 17 17 17,5 20
*o.ring 0-15080 0-23093 0-23113 0-23133 0-23153 0-23173 0-23193 0-29235 0-29297 0-30380 0-30440
coppia di serraggio
assembly torque (N.m)
 		 20 35 45 55 70 80 100 180 310 330 420
press. max. di esercizio
(bar) raccordi diritti
max. oper. pres. (bar)
straight connectors
 		 630 630 630 630 630 420 420 420 420 280 280
press. max. di esercizio
(bar) raccordi orientabili
max. oper. pres. (bar)
adjustable connectors		 420 420 420 420 420 330 420 420 350 280 250
*LE GUARNIZIONI VENGONO ESEGUITE IN MESCOLA NBR °SHORE-A 85 +5/-0 (TEMPERATURA MASSIMA D’IMPIEGO -20°C +120°C).
PER APPLICAZIONI SPECIALI PREGASI CONSULTARE IL NOSTRO UFFICIO TECNICO.
